مؤشرات الأداء الفنية لغلاف الأصابع للكابل القابل للانكماش بالحرارة

عناصر الاختبار

طرق الاختبار

بيانات الاختبار

درجة حرارة التشغيل

اي اي سي 216

من -55 درجة مئوية إلى +110 درجة مئوية

قوة الشد

ASTM D 638

>12 ميجا باسكال

الاستطالة عند الكسر

ASTM D 638

>250%

كثافة

ASTM D 792

1.08

استطالة الشيخوخة الحرارية عند الكسر

150 درجة مئوية، 168 ساعة

>200%

قوة الانهيار الكهربائي

اي اي سي 243

>20 كيلو فولت/مم

مقاومة الحجم

اي اي سي 93

>1014Ω.سم

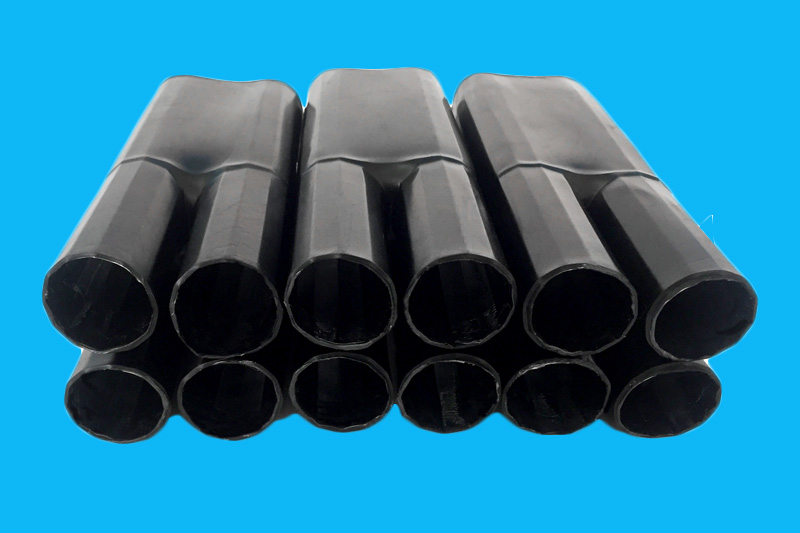

ورقة مواصفات غلاف إصبع الكابل القابل للانكماش بالحرارة

المواصفات (مم)

قبل الانكماش (مم)

بعد الانكماش (مم)

الكابل المطبق

مم2

نهاية كبيرة

إنديان الصغير

نهاية كبيرة

إنديان الصغير

غطاء إصبع ثنائي النواة

30

10

12

3.5

10-16

48

15

19

5.5

25-50

65

20

23

8.8

70-120

98

38

43

14

150-240

150

50

75

20

300-400

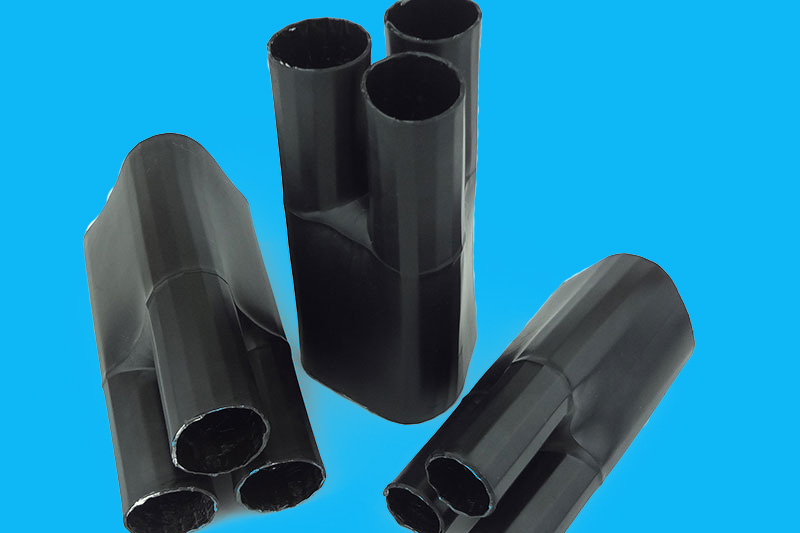

غطاء إصبع ثلاثي النواة

34

15

14

5

10-16

50

25

16

7

25-50

70

32

24

8

70-120

80

34

36

14

150-240

110

46

50

18

300-400

140

64

70

24

300-500

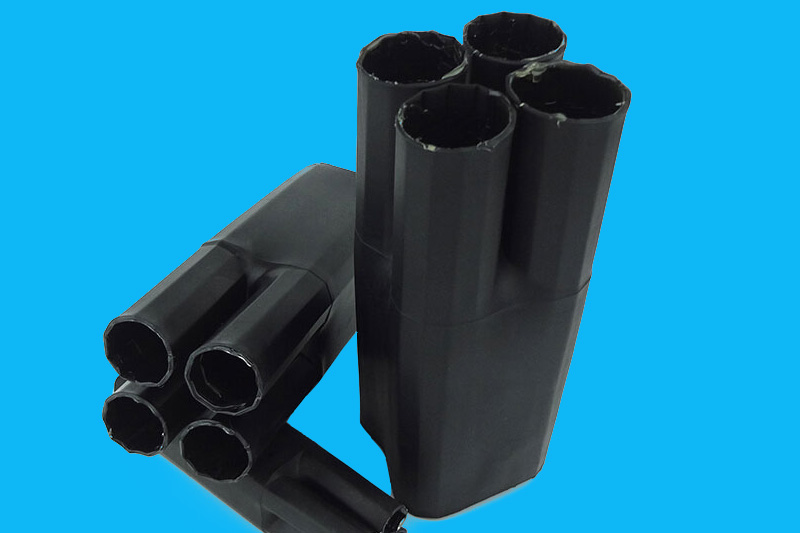

غطاء إصبع رباعي النواة

37

15

15

3

10-16

53

20

21

5.5

25-50

70

24

26

7.5

70-120

80

34

34

10

150-240

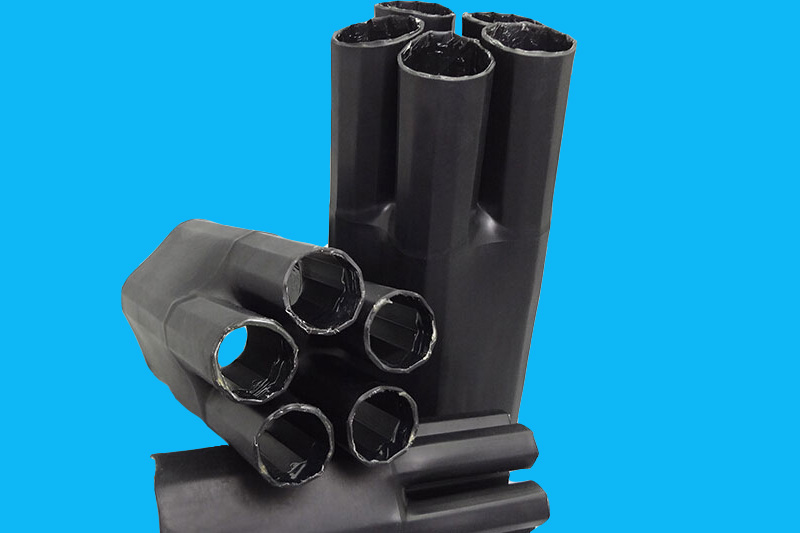

غطاء إصبع مكون من خمسة أنوية

40

13

19

3.7

25-50

80

26

33

8

70-120

100

36

40

10

150-240
