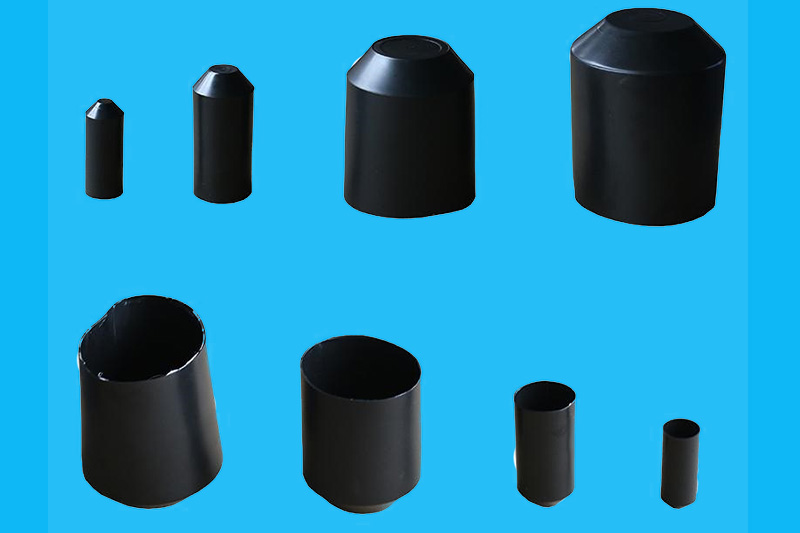

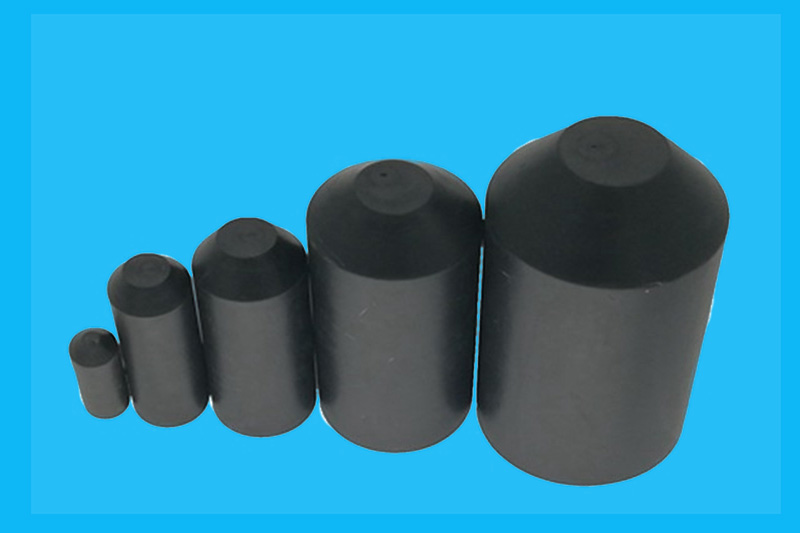

غطاء نهاية كابل DUWAI PE أسود أحمر أخضر أصفر قابل للانكماش بالحرارة غطاء حماية لموصل الكابل
التطبيقات

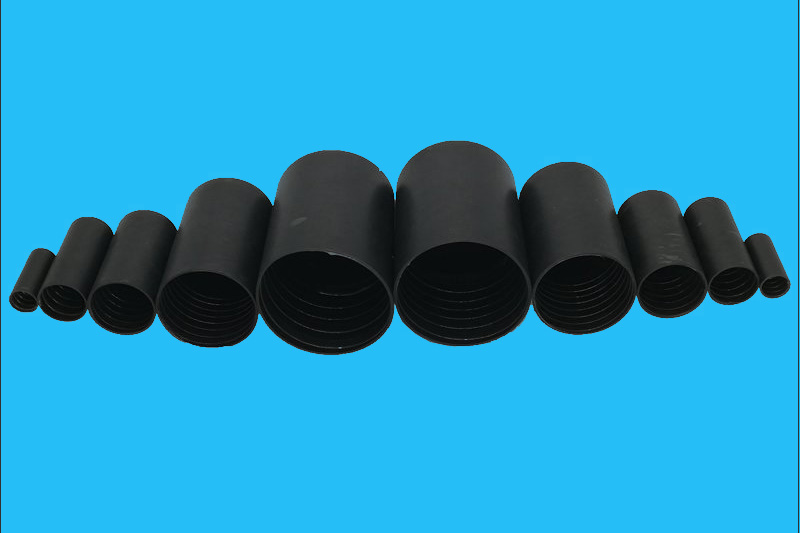

يتم تشكيله بالحقن باستخدام البولي أوليفينات ويتميز بمقاومة الأشعة فوق البنفسجية والتآكل. يتم طلاء المادة اللاصقة الساخنة على شكل حلزوني داخل الأنبوب، مما يوفر حماية موثوقة ضد الماء والعزل لسطح القطع للكابلات أو الكابلات المملوءة بالهواء.
نطاق درجة حرارة التشغيل
- درجة حرارة التشغيل المستمر: -55 درجة مئوية ~ 110 درجة مئوية
- الحد الأدنى لدرجة حرارة الانكماش: 80 درجة مئوية
- درجة حرارة الاسترداد الكامل: أعلى من 120 درجة مئوية
لون
اللون القياسي: أسود (يتوفر غطاء نهاية مع صمام عند الطلب.)
توفر أغطية الكابلات القابلة للانكماش بالحرارة إحكامًا وعزلًا مائيًا فعالًا من حيث التكلفة لمحطات كابلات الطاقة والتحكم. يمنع اللاصق الساخن الحلزوني الموجود على الطبقة الداخلية للغطاء الرطوبة من الدخول بعد الانكماش. مناسب للحماية الخارجية وتحت الأرض لكابلات PVC أو الرصاص أو XLPE. يتمتع هذا المنتج أيضًا بوظائف مضادة للأكسدة والأوزون والأشعة فوق البنفسجية وما إلى ذلك. يستخدم لإغلاق حماية المحطات لأنواع مختلفة من الكابلات.
|
المواصفات (جميع الأبعاد بالملم) |
|||
|
الطول القياسي (القطر * الطول) |
الطول الممتد (القطر*الطول) |
الطول الزائد (القطر*الطول) |
نطاق قطر الكابل المطبق |
|
8*25 |
|
|
5-7 |
|
10*30 |
|
|
6-9 |
|
13*30 |
13*50 |
|
7-11 |
|
15*40 |
15*60 |
15*100 |
8-13 |
|
18*40 |
18*60 |
18*100 |
11-15 |
|
20*40 |
20*60 |
20*100 |
12-17 |
|
23*40 |
23*60 |
23*100 |
15-17 |
|
25*40 |
25*60 |
25*100 |
16-22 |
|
28*40 |
28*60 |
|
17-25 |
|
30*40 |
30*60 |
30*90 |
18-27 |
|
32*50 |
32*60 |
|
19-28 |
|
35*50 |
35*60 |
35*90 |
22-30 |
|
40*60 |
40*80 |
40*100 |
25-35 |
|
45*60 |
45*80 |
45*100 |
28-40 |
|
50*70 |
50*100 |
|
35-45 |
|
55*70 |
55*100 |
|
38-50 |
|
60*70 |
60*80 |
60*100 |
40-55 |
|
65*80 |
65*100 |
|
43-60 |
|
70*90 |
70*120 |
70*170 |
45-65 |
|
75*90 |
75*120 |
75*170 |
50-70 |
|
80*90 |
80*100 |
80*120 |
55-75 |
|
85*100 |
85*120 |
|
60-80 |
|
90*120 |
|
|
65-85 |
|
95*120 |
95*150 |
|
65-90 |
|
100*130 |
|
100*170 |
70-90 |
|
110*130 |
|
110*170 |
75-100 |
|
120*150 |
|
|
80-110 |
|
130*150 |
|
|
100-130 |
|
150*180 |
|
|
120-150 |
|
المواصفات (جميع الأبعاد بالملم) |
|||
|
المقاسات |
القطر الداخلي |
طول الطلاء(أ) |
|
|
الحد الأدنى الموسع كما هو موضح (د) |
الحد الأقصى المستعاد بعد التسخين (د) |
||
|
دبي للماء والكهرباء-20/8 |
20 |
8 |
20 |
|
دبي للماء والكهرباء-40/15 |
40 |
15 |
30 |
|
دي دبليو إي سي-55/25 |
55 |
25 |
35 |
|
دبي للماء والكهرباء-75/30 |
75 |
30 |
50 |
|
دي دبليو إي سي-100/45 |
100 |
45 |
50 |
|
دي دبليو إي سي-140/65 |
140 |
65 |
60 |
|
المواصفات (جميع الأبعاد بالملم) |
|||||
|
المقاسات |
القطر الداخلي |
الطول الإجمالي (لتر،±10%) |
سمك الجدار المستعاد بعد التسخين (لتر،±5%) |
نطاق قطر الكابل المطبق |
|
|
الحد الأدنى الموسع كما هو موضح (د) |
الحد الأقصى المسترد بعد التسخين (د) |
||||
|
دبي للماء والكهرباء-12/4 |
12 |
4 |
40 |
2.6 |
4-10 |
|
دبي للماء والكهرباء-14/5 |
14 |
5 |
45 |
2.2 |
5-12 |
|
دبي للماء والكهرباء-20/6 |
20 |
6 |
55 |
2.8 |
6-16 |
|
دي دبليو إي سي-25/8.5 |
25 |
8.5 |
68 |
2.8 |
8.5-20 |
|
دبي للماء والكهرباء-35/18 |
35 |
18 |
90 |
3.3 |
18-30 |
|
دبي للماء والكهرباء-40/20 |
40 |
20 |
90 |
3.3 |
20-35 |
|
دي دبليو إي سي-55/28 |
55 |
28 |
115 |
3.4 |
28-45 |
|
دي دبليو إي سي-75/40 |
75 |
40 |
125 |
3.8 |
40-65 |
|
دبي للماء والكهرباء-100/50 |
100 |
50 |
140 |
4.0 |
50-90 |
|
دي دبليو إي سي-120/70 |
120 |
70 |
155 |
4.0 |
70-110 |
|
دي دبليو إي سي-140/90 |
140 |
90 |
180 |
4.0 |
90-130 |
|
دي دبليو إي سي-200/110 |
200 |
110 |
270 |
4.2 |
110-180 |
|
دي دبليو إي سي-250/120 |
250 |
120 |
270 |
4.2 |
120-240 |
