معلومات تقنية

ملكية

تخصيص
متطلبات

طريقة اختبار

القيمة النموذجية

قوة الشد

≥10.3Mpa

أستم D2671

≥11 ميجا باسكال

استطالة عند الكسر

≥200%

أستم D2671

≥400%

استطالة عند الاستراحة بعد الشيخوخة

≥100%

أستم D2671
(136 درجة مئوية / 168 ساعة)

≥300%

صدمة حرارية

لا تكسير

أستم D2671
(200 درجة مئوية / 4 ساعات)

لا تكسير

مرونة درجات الحرارة المنخفضة

لا تكسير

أستم D2671
(-40 درجة مئوية/4 ساعات)

لا تكسير

قوة عازلة

≥19.7 كيلو فولت/مم

أستم D2671

≥20 كيلو فولت/مم

حجم المقاومة

≥1012Ω‧سم

أستم D2671

≥1012Ω‧سم

تآكل النحاس

لا تآكل

أستم D2671
(158 درجة مئوية / 168 ساعة)

لا تآكل

القابلية للاشتعال

لا الاحتراق

أنسي إيي C37.2

يمر

قيمة ثابتة عازلة

-

إيك 60250

5 (كحد أقصى)

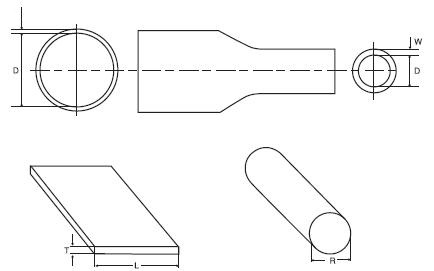

تخصيص

رقم القطعة

الحجم الاسمي
(مم)

البعد بسبار

كاحتياط
(مم)

بعد تعافيه
(مم)

البعد بسبار المعمول بها
(مم)

طول قياسي
(متر)

بطاقة تعريف
(دقيقة)

بطاقة تعريف
(الأعلى)

وزن
(ث)

L + T (دقيقة)
(الأعلى)

ص (دقيقة)
(الأعلى)

HB2-020

20

20x3

20±0.8

10

2.5±0.5

13 ~ 28

11 ~ 18

25

HB2-030

30

30x3 30x4

30±0.8

13

2.5±0.5

22 ~ 38

13.5~25

25

HB2-040

40

30x10 40x4

40±1

16

2.5±0.5

25 ~ 40

17 ~ 37

25

HB2-050

50

40x10 50x5
50x6

50±2

20

2.5±0.5

36 ~ 65

22 ~ 43

20

HB2-065

65

50x8 50x10
60x6 60x8

65±3

25

3.0 ± 0.5

39~70

27~56

20

HB2-080

80

60x10 80x10

80±3

31

3.0 ± 0.5

55 ~ 95

33~70

20

HB2-100

100

100x8 100x10
100x12

100±4

40

3.0 ± 0.5

70 ~ 130

44~86

20

HB2-120

120

100x15 120x10
120x12 120x15

120 ± 4

50

3.0 ± 0.5

90 ~ 165

55~105

20

HB2-150

150

150x12 150x15

150 ± 4

60

3.5±0.5

95 ~ 180

70 ~ 135

20

HB2-180

180

150x10 150x20

180±5

75

3.5±0.5

125 ~ 235

80 ~ 150

20

HB2-210

210

150x20

210 ± 5

90

3.5±0.5

200 ~ 275

120 ~ 190

1.22
