DUWAI MPH-ذكر محطات الرصاص نوع الانكماش الحراري (بطانة الغراء الساخن)

-55~+125MinShrink80Shrink2:1FireRainproofRoHS

التطبيقات

سلسلة النهاية المضغوطة على البارد مسبقة الانكماش الحراري مصنوعة من مادة البولي أوليفين والمواد اللاصقة المذوبة بالحرارة لإنتاج غلاف الانكماش الحراري، تستخدم لحماية الاتصال، مقاومة للماء ومضادة للتآكل، يمكن أن تقوي الثابت والمقاوم للصدمات في البيئة القاسية، وتسقط شعاع الخط ، مع وظيفة الموصل الإلكتروني لحماية العزل الجيدة. بالمقارنة مع الموصلات التقليدية، فهي تتميز بمزايا المتانة وسهولة التركيب وتكلفة التركيب المنخفضة.


نطاق الحرارة الشغالة

  • درجة حرارة التشغيل المستمر: -55 درجة مئوية ~ 125 درجة مئوية
  • الحد الأدنى لدرجة حرارة الانكماش: 80 درجة مئوية
  • درجة حرارة الشفاء الكاملة: أعلى من 110 درجة مئوية
  • درجة حرارة الانصهار الكاملة للحام: 140 درجة مئوية

لون

اللون القياسي: الأصفر والأحمر والأزرق

المادة النهائية: أوريكالكوم

طلاء السطح: طلاء القصدير

مادة العزل: البولي ايثيلين

درجة حرارة التشغيل: -55 درجة مئوية ~ 125 درجة مئوية

درجة حرارة الانكماش الأولية: 80 درجة مئوية

الحد الأدنى لدرجة حرارة الانكماش الكامل: 140 درجة مئوية

عنصر اختبار

فِهرِس

شرط الاختبار

التبشير

قوة الشد

الحد الأدنى 18 ميجا باسكال

درجة حرارة الغرفة

استطال

الحد الأدنى 200%

بعد الشيخوخة

قوة الشد

الحد الأدنى 11.5 ميجا باسكال

150 درجة مئوية/7 أيام

استطال

الحد الأدنى 100%

تحمل الجهد وانهيار الجهد (قبل الشيخوخة)

يتحمل 2.5 كيلو فولت خلال دقيقة واحدة دون أي عطل

درجة حرارة الغرفة

تحمل الجهد وجهد الانهيار (بعد الشيخوخة)

يتحمل 2.5 كيلو فولت خلال دقيقة واحدة دون أي عطل

150 درجة مئوية/7 أيام

الانحناء البارد

لا صدع

-40 درجة مئوية/4 ساعات

معامل القاطع (24٪)

250 ميجا باسكال

حجم المقاومة

الحد الأدنى 1014Ω.cM

صدمة حرارية

لا صدع

200 درجة مئوية/4 ساعات

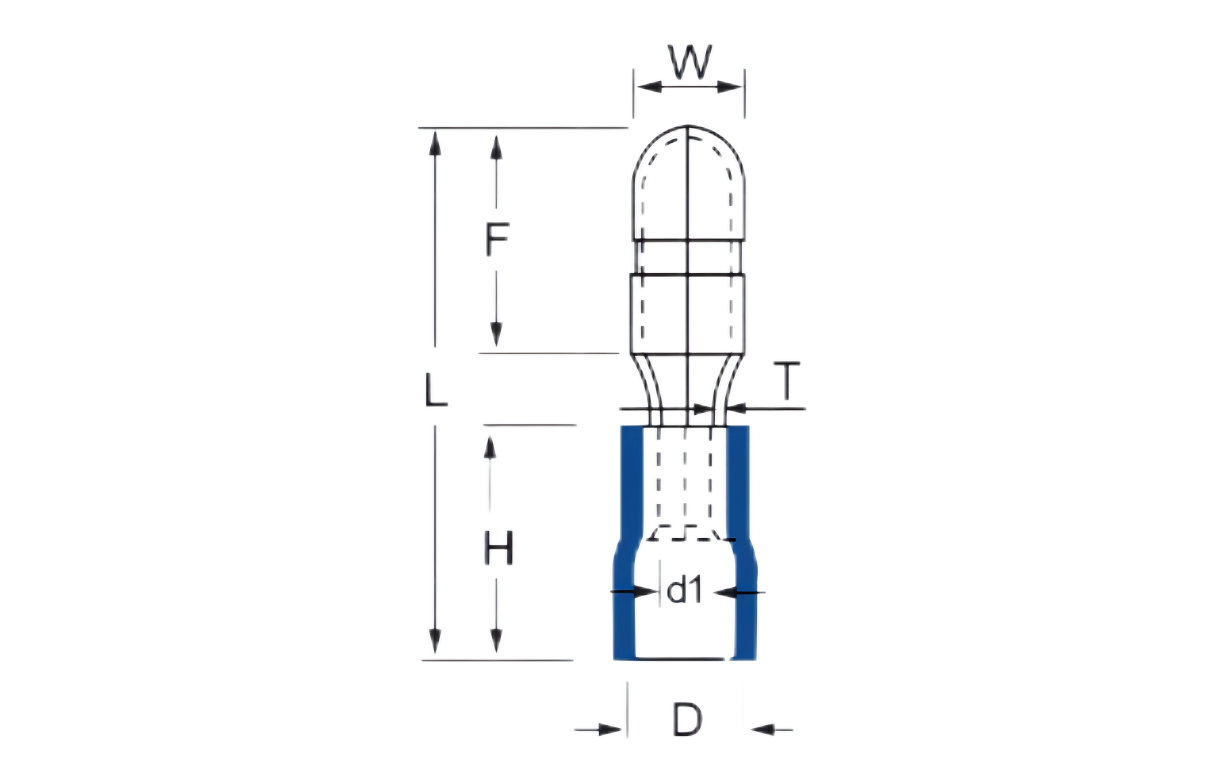

رقم الموديل

البعد (مم)

قطعة/الحزمة

لون

توضيح

دبليو

F

ل

ح

د1

د

ت

MPH1.25-156

4.0

9.0

30

19

1.7

4.8

0.4

1000

أحمر

نطاق الأسلاك: 0.5-1.5 مم²

الفريق العامل المخصص:(22-16)

الحد الأقصى الحالي: Imax = 10A

MPH2-156

4.0

9.0

30

19

2.3

5.8

0.4

1000

أزرق

نطاق الأسلاك: 1.5-2.5 مم²

الفريق العامل المخصص:(16-14)

الحد الأقصى الحالي: Imax = 15A

MPH2-195

5.0

9.0

30

MPH5.5-156

4.0

9.0

33

21

3.4

6.8

0.4

500

أصفر

نطاق الأسلاك: 4-6 مم²

الفريق العامل المخصص:(12-10)

الحد الأقصى الحالي: Imaxt = 24A

MPH5.5-195

5.0

9.0

33

21

3.4

8.8

0.4

500
